ATS-mini radioを購入。ファームウエア更新。

電子工作

2025.06.182025.06.19

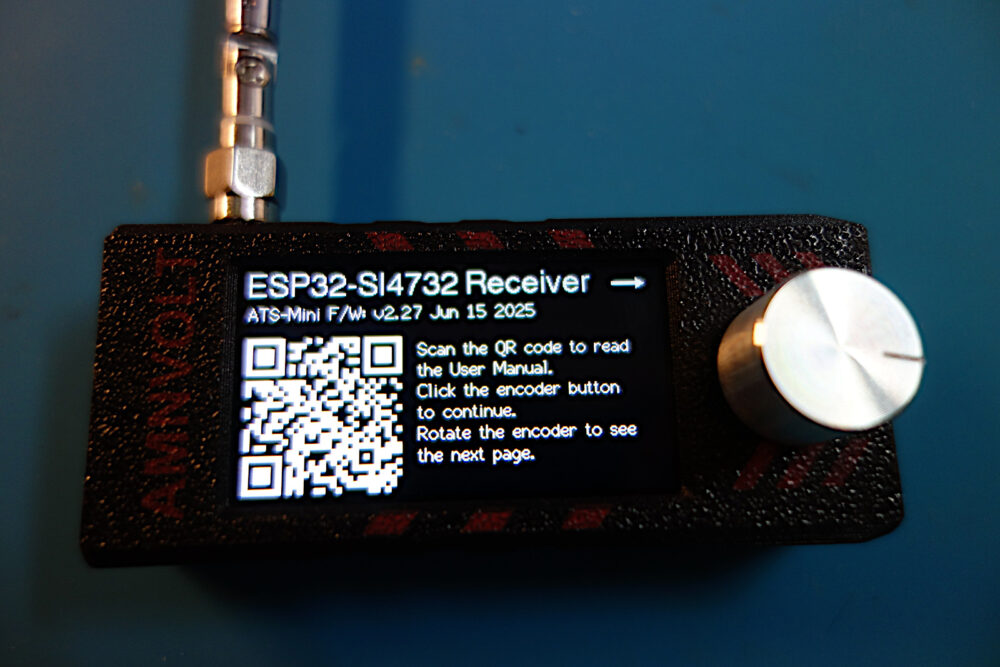

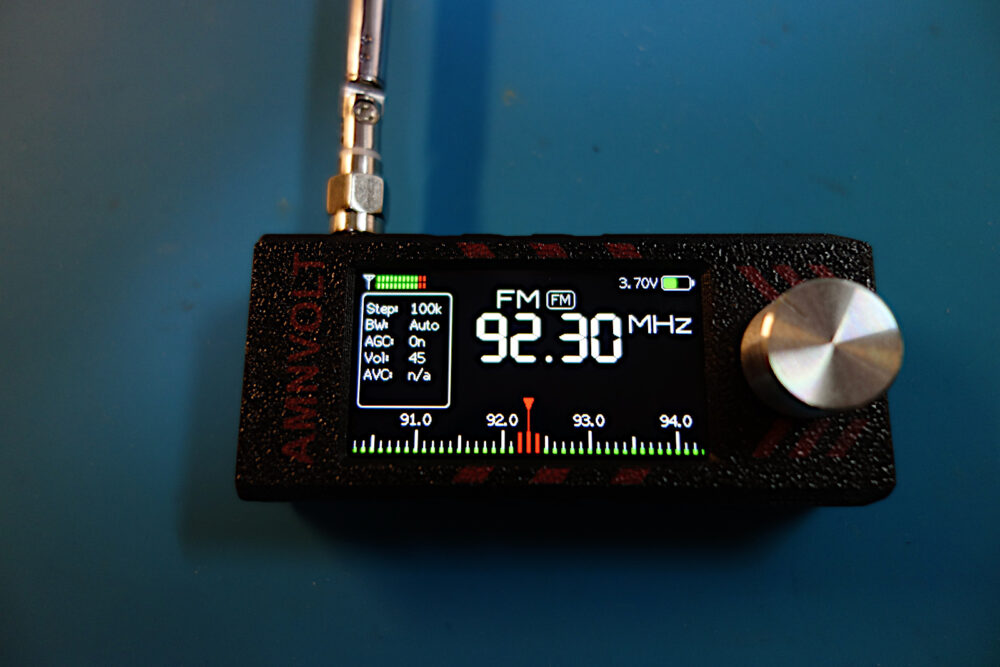

ATS-mini radio を中国の通販で購入しました。80mm✕35mm程度の小さなラジオです。筐体は3Dプリンターで作ってあるようです。小さいのですが結構FMはよく聴けます。ファームウエアは一般公開されていました。当初はV.1.01のファームウエアが入っていましたがV.2.27にファームウエアをアップデートできました。回路図も公開されているのでやる気になれば自由に製作できそうです。

Facebookの「Si4732 Mini Receiver All Bands」グループの投稿にも最新版のファームウエアのZIPがありました。

ATS-mini ファームウエア　リンク先

ATS-mini マニュアル　リンク先

ファームウエアのフラッシュ手順　リンク先

ATS-mini ハードウエアの改造　リンク先

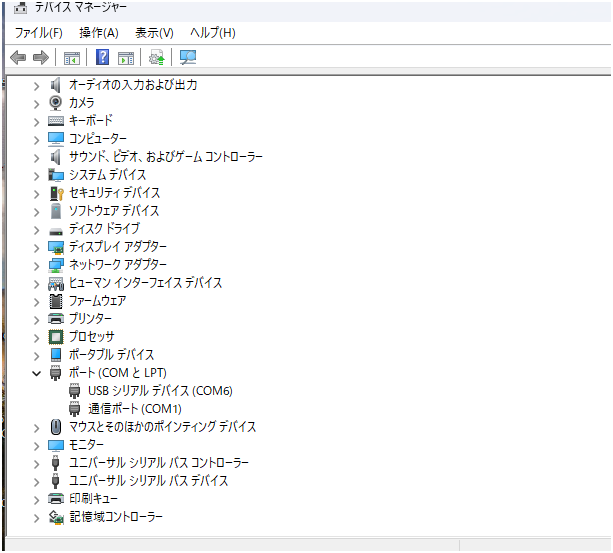

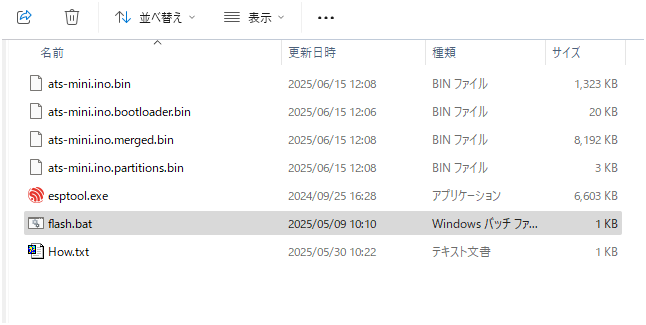

flash.batをクリックすると更新が始まります。radioをUSBで接続してCOMの番号を調べてBATの入力欄に番号を入れる必要があります。WindowsのデバイスマネージャーでCOMを確認するとわかります。私の場合はCOM6だったので6を入力しました。ファームウエアの更新はすぐに終了しました。

BATのコードブロックは以下のとおり。

@echo off
cls
color f0
echo -----------------------------
echo -     Update tool ESP32     -
echo -     Mini RX     -
echo -----------------------------
echo.
echo Update instruction:
echo --------------------
echo.
echo.

echo.
echo 1. Know the COM-port of this radio.
echo.
echo 2. Connect USB-C cable and turn on the Mini RX.
echo.
echo.
echo Push a key.
pause >NUL
cls
echo Avaible COM-poorts:
chgport
echo.
set /p COM=Give COM-port number and push on ENTER :
esptool.exe --chip esp32-S3 --port COM%COM% --baud 115200 --before default_reset --after hard_reset write_flash -z --flash_mode dio --flash_freq 80m    0x00 ats-mini.ino.merged.bin
echo.
echo.
echo.
echo Upload done.
echo.
echo Push a key to close.
pause >NUL

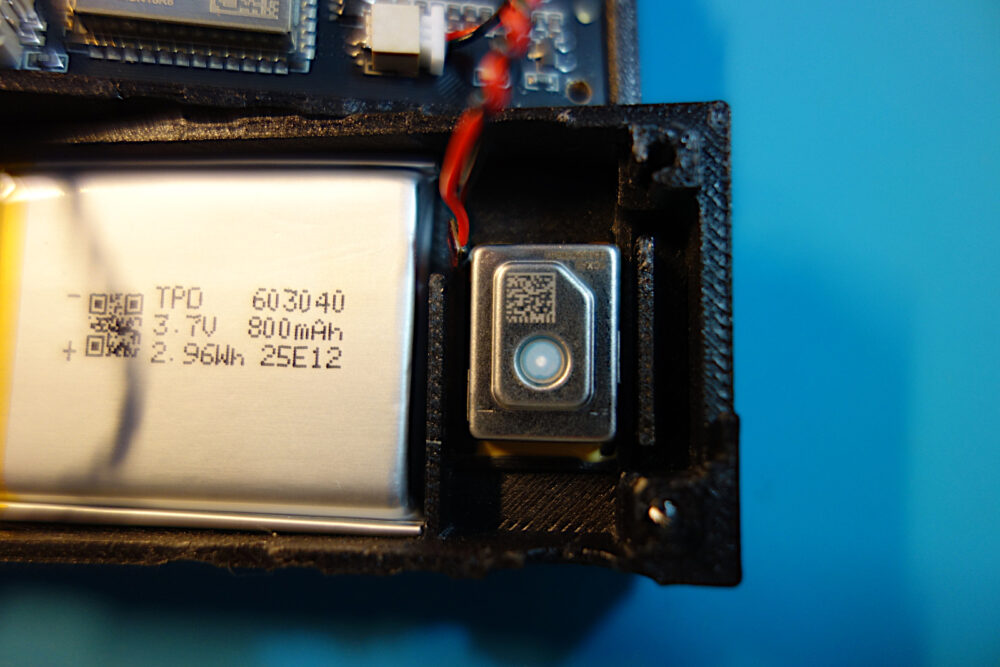

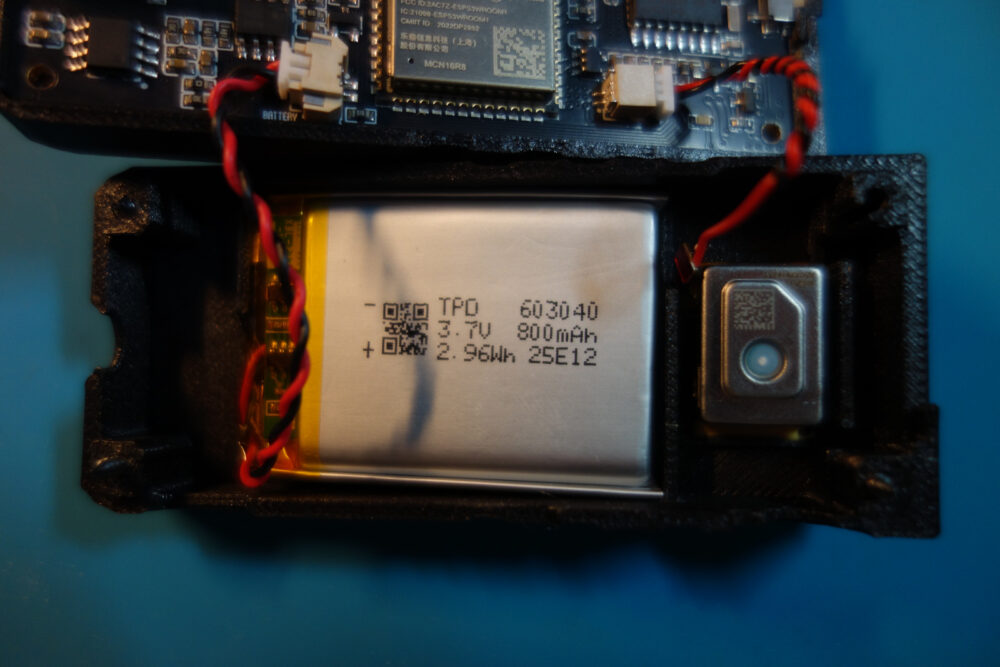

内部の部品配置　この機種は第2版のようで受信感度向上、ヘッドホンアンプ追加の改良がされている。リセットボタンも追加されている。
